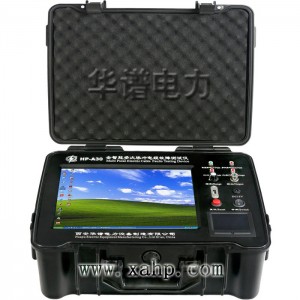

西安华谱HP-A30全智能多次脉冲电缆故障测试仪

点击图片查看原图
品牌: 西安华谱
单价: 面议
起订: 1
供货总量: 500
发货期限: 自买家付款之日起 7 天内发货
所在地: 陕西 西安市
有效期至: 长期有效
最后更新: 2017-05-28 10:59
浏览次数: 1907
询价
公司基本资料信息


产品详细说明
西安华谱HP-A30全智能多次脉冲电缆故障测试仪简单介绍:

HP-A30全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。多次脉冲电缆故障测试仪最大特点就是规避了90%复杂的高阻故障波形难以读取的缺陷,测试软件自动识别卡位读取故障距离,特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,生产遵循中华人民共和国制造计量器具许可证陕制00000548号,该套设备型号、品牌已在国家工商总局备案,国家电网,南方电网的合格供应商产品。该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

西安华谱HP-A30全智能多次脉冲电缆故障测试仪功能特点:

◆ 国内领先采用工控嵌入式计算机平台系统,全电脑XP系统操作平台,集成化软件测试,并配有电缆故障测试软件和电缆资料管理学习软件。
◆ 国内领先采用12.1in大屏幕触摸系统,触摸笔触控鼠标双操控,高亮屏显示,适应户外阳光下使用,锂电供电、方便现场测试。工程塑料机箱,防震防潮实现极强稳定性。
◆ 采用最新的USB通信接口,采集信号稳定,主机可自动选择最低3.25MHz、最高达250MHz八种采样频率,自适应脉宽,能满足不同长度电缆的测试要求,减少了粗测误差,提高了测试精度。
◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索,波形故障拐点自动卡位,故障距离仪器自动读取并显示,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择,同时实现自动和人为处理两种模式,使得对波形实现双重卡位操作,双游标移动可精确到0.15米,提高粗测精度,减少波形误差。

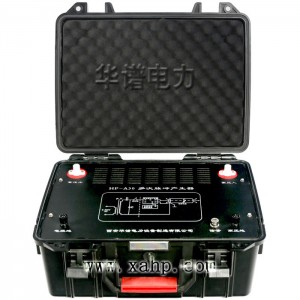

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。
◆ 主机支持主机自带WIFI接收功能,专用3G软件可随时实现专家远程现场实时测试技术服务,专家远程操控用户主机,业务技术配备手机安卓版测试软件,给用户现场测试提供随时随地及时、准确波形分析和交流指导,使您无忧工作。
◆ 内置现场波形和现场实物接线内领先全新的8.4kg HP-G35高频高压电源替换65kg试验变压器和操作箱,HP-G25内置电容一体化高频高压电源高压冲击部分,适用范围广,真正综合轻便化,国内领先。

西安华谱HP-A30全智能多次脉冲电缆故障测试仪技术参数:

◆ 可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
◆ 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
◆ 可测量长度已知的任何电缆中电波传播的速度。
◆ 可测试电力电缆埋设路径及埋设深度。
◆ 显示方式:12.1英寸工业级液晶触摸屏(XP平台)
◆ 测试方法:低压脉冲法、冲闪电流法、多次脉冲法
◆ 存储空间:固定8G
◆ 测试距离:不小于60km
◆ 操作方式:双操作,触摸笔兼触控鼠标操作
◆ 最短测试距离(盲区):0-5米或无盲区
◆ 精确定点误差:±0.2m
◆ 测试误差:系统误差小于±1%
◆ 多次脉冲产生器:冲击电压≤40KV
◆ 待机时间:可连续使用6小时左右。
◆ 主机重量:6.2kg
◆ 温度:-20℃~+40℃
◆ 外形尺寸:180mm×300mm×400mm
◆ 相对湿度: ≤80%
◆ 分辨率:V/fm;V为传波速度m/μs;软件游标0.10米。
◆ 仪器采样频率:3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz;
◆脉冲宽度:50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs(软件自动匹配);
◆ 电源与功耗:AC 220V±10% 不大于15W
               DC 12V(7AH)84瓦特/小时不大于20W
◆ 服务方式及技术:
      a、3G无线远程同步测控服务;
      b、波形邮件传输,手机安卓版测试软件实时服务;
      c、配备电缆故障测试教学视频随时学习设备使用方法;
      d、覆盖全国的沈阳、北京、南京、成都、深圳办事处以及西安总部实现给用户快速解决现场疑难故障。

西安华谱HP-A30全智能多次脉冲电缆故障测试仪路径仪技术指标:

◆ 信号频率:15KHz正弦波            ◆ 输出阻抗:Zo=Zc(电缆特性阻率)
◆ 环境温度:-10℃~+40℃         ◆ 主机重量:9.8kg
◆ 输出功率:Pomax≥100W            ◆ 震荡方式:断续
◆ 相对湿度:RH≤85%(25℃)        ◆ 外形尺寸:180mm×300mm×400mm
HP-G35电缆测试高频定位电源:
◆ 最高工作直流负电压:≤35KV       ◆ 显示电压值误差:<±2%
◆ 最小放电周期3.2秒                ◆ 工作环境:输入电源 :220V±10%  50Hz±2Hz
◆ 工作湿度(相对):≤80%          ◆ 最大工作电流 :≤30mA
◆ 放电能量:≤2450J/3.5S           ◆ 最大功耗:<1.5KVA、最大烧穿功率  1000W
◆ 海拔高度:1000米                 ◆ 工作温度 :-10℃-40℃
