西安华谱HP-A40电缆故障测试车简介
HP-A40车载电缆故障测试系统通过系统化、人性化的综合设计,将380V-220KV电力电缆主绝缘故障、外护套故障定位测寻、精确定点、路径测试、带电识别、安全刺扎、直流耐压等所需的各种试验仪器、配电设备、附件及辅助工具等全部定位安装于经特殊改装的专用机动车上,整个测试过程安全封闭紧凑,测试功能多样,测试结果准确。整车配套的仪器设备,对电力电缆各种不同的故障,配备对应的测试设备,如:高阻、死接地、接头、穿管、外护套等疑难故障,能安全、机动、快捷、有效的完成电力电缆相关测试和试验项目。
西安华谱HP-A40电缆故障测试车简介功能特点
车载电缆故障测试系统车选用国4排放的9座依维柯高顶汽车进行改装,它不同于其他车辆改装的试验车,具有国家相关改装资质的车辆厂改装,改装后的电缆故障测试车具备更高的稳定性和安全性,具有挂牌的合格证书。车载电缆故障测试系统车主要由车辆平台、车载设备、辅助系统组成。
车辆平台:包括车辆底盘、厢体(车厢)结构等,是电力电缆故障测寻车的运输载体。
车载设备:主要包括电缆故障测试仪器、高压电桥、声磁同步定点、跨步电压定点、电缆识别,电缆路径等仪器、工器具等设备。
辅助系统:包括网络接入、远程测控、供电系统、高压监控视频、对讲互动、安全保护、警示、防护、照明系统等。
西安华谱HP-A40电缆故障测试车简介技术参数

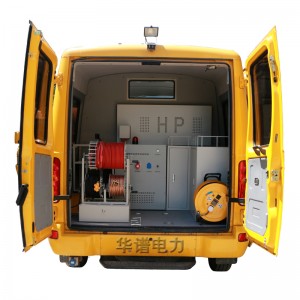

本车采用内装式结构设计,由驾驶室、操作室、设备仓三部分组成。

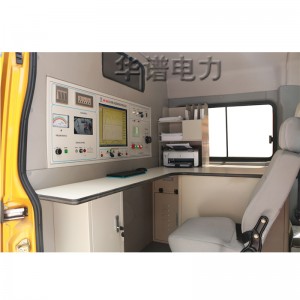

操作台布局合理,可以完全在车内完成电缆绝缘测试、故障性质判断、故障距离粗测。故障测试主机安装于工控XP操作系统下完成测试,软件自动卡位;操控室设计了独立大容量高压部分,全液晶显示实时电流电压,直接智能完成高压操作,智能完成高压放点;电缆识别、路径测试主机嵌入式设计于操作室等。操作台面采用了环氧树脂敷面,使整体达到整齐、美观的效果。工具抽屉采用使用钢质制造和消音滑轨锁扣设计,操作时内铺设了耐用,防滑,耐磨,易擦洗的绝缘地板,保证了整车测试过程的安全性。
车内布局
车体内部结构图
1——驾乘区;2——操作区;3——中央控制单元;4——电缆故障信号处理;
5——车载试验仪器柜;6—— 高压测试单元;7——整车保护单元;
8——发电机;9—— 高压测试线盘;10——接地线盘;11——隔离墙。
