回路保护漏电开关

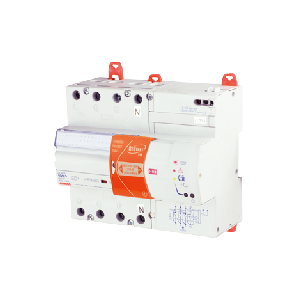

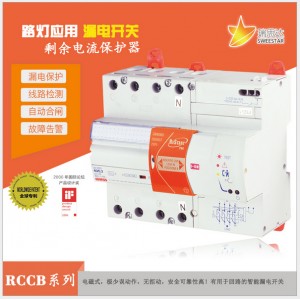

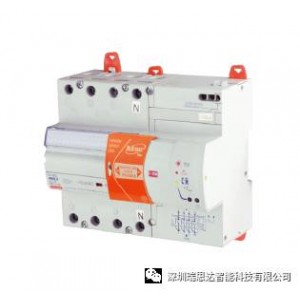

瑞思达RD+SD25-100 智能断路器，从意大利gewiss公司原装进口，gewiss成立于1970年从事低压电器保护设备研发生产。
技术特征
漏电保护功能――电磁式漏电开关,极少误动作,无拒动,更安全,更可靠
线路检测功能――跳闸后输出24V电压检测线路绝缘电阻，并执行：
自动合闸功能――绝缘电阻≥5kΩ时自动合闸；
故障告警功能――绝缘电阻≤2.5kΩ时发出告警信号（不自动合闸）；
持续绝缘监测――每隔2分钟检测一次绝缘电阻直到再次合闸。
线路检测功能――跳闸后输出24V电压检测线路绝缘电阻，并执行：
自动合闸功能――绝缘电阻≥5kΩ时自动合闸；
故障告警功能――绝缘电阻≤2.5kΩ时发出告警信号（不自动合闸）；
持续绝缘监测――每隔2分钟检测一次绝缘电阻直到再次合闸。
应用价值
任何一点漏电都能及时动作，确保整条线路安全
暴雨天无需人工去拉闸断电
雷击跳闸自动合闸，大大减少维护工作量
相当于一台仪器随时监测线路绝缘情况，使得维护方向非常明确
暴雨天无需人工去拉闸断电
雷击跳闸自动合闸，大大减少维护工作量
相当于一台仪器随时监测线路绝缘情况，使得维护方向非常明确
产品选型表
|
额定电流
|
2P/300mA
|
4P/300mA
|
||
|
瞬动型TypeA
|
延时型TypeA[S]
|
瞬动型TypeA
|
延时型TypeA[S]
|
|
|
25A
|
RD+SD25-A2/0.3
|
RD+IDP25-AS2/0.3
|
RD+SD25-A4/0.3
|
RD+IDP25-AS4/0.3
|
|
40A
|
RD+SD40-A2/0.3
|
RD+IDP40-AS2/0.3
|
RD+SD40-A4/0.3
|
RD+IDP40-AS4/0.3
|
|
63A
|
RD+SD63-A2/0.3
|
RD+IDP63-AS2/0.3
|
RD+SD63-A4/0.3
|
RD+IDP63-AS4/0.3
|
|
100A
|
RD+SD100-A2/0.3
|
RD+IDP100-AS2/0.3
|
RD+SD100-A4/0.3
|
RD+IDP100-AS4/0.3
|
相关图纸照片
设计图标 ARD=Automatic Reclosing Device（自动重合闸装置）
安装尺寸图，DIN导轨安装，产品宽度为7模数（126mm）

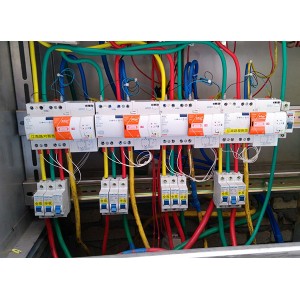

产品应用实例（深圳）
